Architecture terminals - Eye Terminal

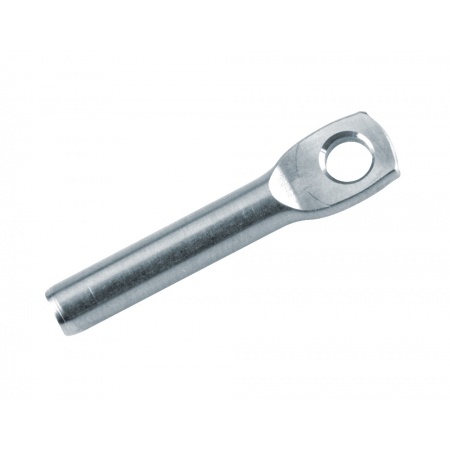

Eye Terminal “Mini” made of polished stainless steel AISI316L

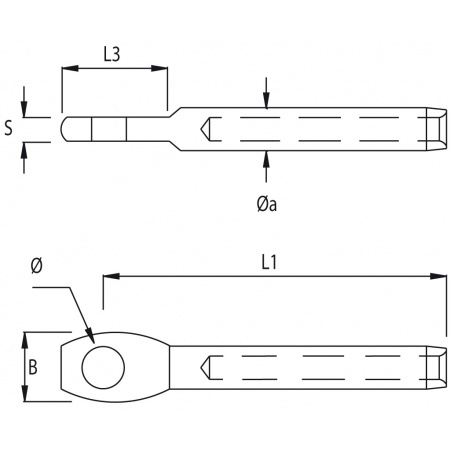

| Art.-No. | Øa mm | wire rope Ø mm | L1 mm | L3 mm | B mm | S mm | Ø mm |
| 5,50 | 3,0 | 36 | 11 | 9 | 2,50 | 5,3 | |
| 6,35 | 4,0 | 38 | 12 | 10 | 3,00 | 5,3 | |
| 7,50 | 5,0 | 43 | 13 | 11 | 3,75 | 5,3 | |
| 9,00 | 6,0 | 62 | 16 | 14 | 4,50 | 6,3 |
Die Bruchlast der „Mini“ Line beträgt, soweit nicht anders angegeben, max. 50% des entsprechenden Drahtseiles in der Konstruktion 1 x 19.
BlueWave „Mini“-Line Terminals können mit herkömmlichen Seilwalzmaschinen, sowie auch mit dem Crimp-Werkzeug verarbeitet werden.
Bei der Auswahl der Walzbacken für die „Mini“-Line Terminals ist darauf zu achten, dass die Außendurchmesser kleiner als bei üblichen Terminals sein können. Das heißt, dass nicht nach dem Durchmesser des Drahtseiles ausgewählt werden darf!
Die Bruchlast der „Mini“-Line beträgt, soweit nicht anders angegeben, 50% des entsprechenden Drahtseiles in der Konstruktion 1 x 19.
BlueWave „Mini“-Line Terminals können mit herkömmlichen Seilwalzmaschinen, sowie auch mit dem Crimp-Werkzeug verarbeitet werden.
Bei der Auswahl der Walzbacken für die „Mini“-Line Terminals ist darauf zu achten, dass die Außendurchmesser kleiner als bei üblichen Terminals sein können. Das heißt, dass nicht nach dem Durchmesser des Drahtseiles ausgewählt werden darf!
Die Bruchlast der „Mini“-Line beträgt, soweit nicht anders angegeben, 50% des entsprechenden Drahtseiles in der Konstruktion 1 x 19.
All article numbers marked in blue can be ordered.
